电磁换向阀的图形符号及其意义？
P表示压力的入口,A\B是出口,R\S排气口,T表示截止不通,箭头的表示介质的流向
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

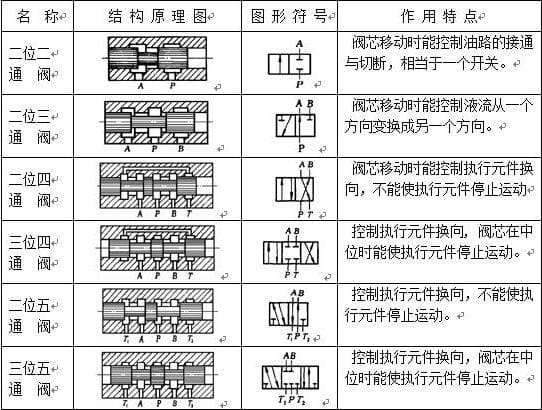

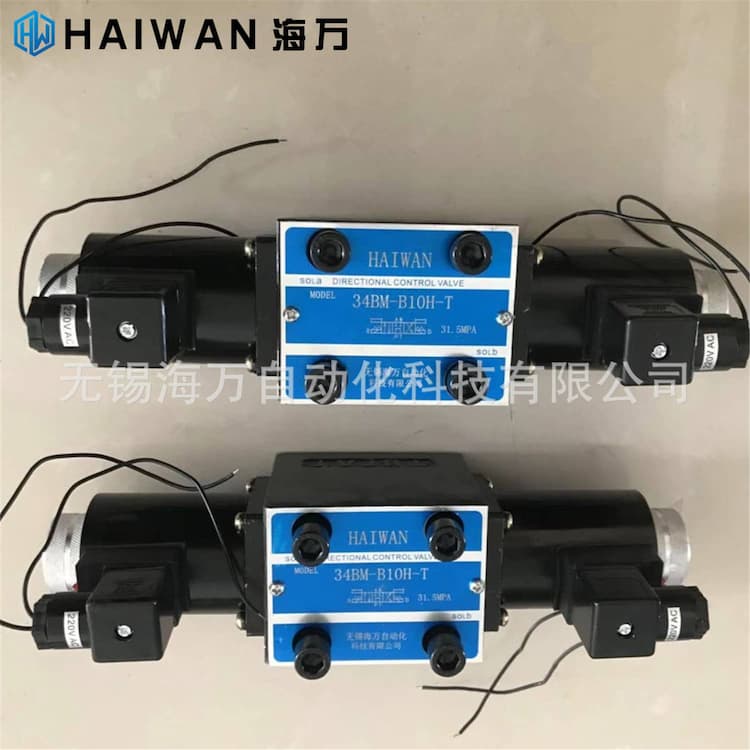

电磁换向阀的图形符号及其意义，包括二位二通阀，二位三通阀，二位四通阀，三位四通阀，三位五通阀；无锡海万专业电磁换向阀生产厂家，提供多种型号，产品图片，原理图，结构图；厂家直销，价格实惠，质保一年，欢迎来电咨询！
