一、产品特点
DLY0-16A牙嵌式电磁离合器是利用两半离合器端面上的牙互相嵌合或脱开以达到主、从动轴的离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同时参与嵌合的牙数多，故承载较高，适用范围广泛.外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对其余牙形≤300r/min)，主要用于低速机械的传动轴系。
特点：1. 有滑环，线圈旋转型。 2.需在主、从动部分相对转数较低或为零的情况下结合。 3.无磨损，使用寿命长。 4.尺寸小、扭矩大，扭矩可达单片式的5~10倍。
二、规格说明
| DLY0系列牙嵌式电磁离合器 | ||||||
| 主要性能参数 | ||||||
| 规格 Size |
额定传递力矩 Rated Transmitting Torque N.M |
额定电压 Rated Voltage D.C.V |
线圈消耗功率（20°C） Coi l Consumption power（20°C） W |
允许最高结合转速 Max Engagement Revo lution r/min |
允许最高转速 Allowed Max Revo lution r/min |
重量 Wei ght Kg |
| 1.2 | 12 | 24 | 8 | 80 | 5500 | 0.57 |
| 2.5 | 25 | 24 | 8 | 65 | 5000 | 0.83 |
| 5 | 50 | 24 | 16 | 50 | 4500 | 1.42 |
| 10 | 100 | 24 | 21 | 35 | 4000 | 1.6 |
| 16 | 160 | 24 | 24 | 25 | 3500 | 2.1 |
| 25 | 250 | 24 | 32 | 20 | 3300 | 3.2 |
| 40 | 400 | 24 | 35 | 15 | 3000 | 5.3 |
三、产品尺寸说明
| 规格 Model |
径向尺寸Radial Dimensions | 轴向尺寸Axial Dimensions | 电刷型号 Brush Model |
||||||||||||||||
| D1 | D2 | D3 | D | d | b | φ | h | e | M | L | L1 | L2 | L3 | L4 | a | Ç | |||
| 1.2 | 61 | 30 | 27.5 | 200+0.023 | 170+0.12 | 6+0.025+0.065 | 18 | 19.90+0.14 | 50+0.03 | 3-M4深8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 | DS-002 | |
| 2.5 | 73 | 35 | 34 | 250+0.023 | 220+0.14 | 6+0.025+0.065 | 25 | 27.60+0.17 | 80+0.03 | 3-M4深8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 | ||
| 5 | 87 | 45 | 41 | 280+0.023 | 240+0.14 | 6+0.025+0.065 | 28 | 30.60+0.17 | 80+0.03 | 3-M4深8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 | ||
| 10 | 94 | 45 | 50 | 400+0.027 | 350+0.17 | 10+0.035+0.085 | 40 | 42.90+0.17 | 120+0.035 | 3-M4深10 | 45 | 25.2 | 8 | 5 | 8 | 30° | 0.5 | ||
| 16 | 104 | 60 | 55 | 450+0.027 | 400+0.17 | 12+0.045+0.105 | 45 | 47.90+0.17 | 120+0.035 | 3-M4深10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 | ||
| 25 | 125 | 75 | 70 | 500+0.027 | 450+0.17 | 12+0.045+0.105 | 50 | 53.80+0.2 | 140+0.035 | 3-M4深10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 | DS-001 | |
| 40 | 140 | 80 | 75 | 600+0.03 | 540+0.2 | 14+0.045+0.105 | 60 | 640+.02 | 180+0.035 | 3-M4深10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 | ||

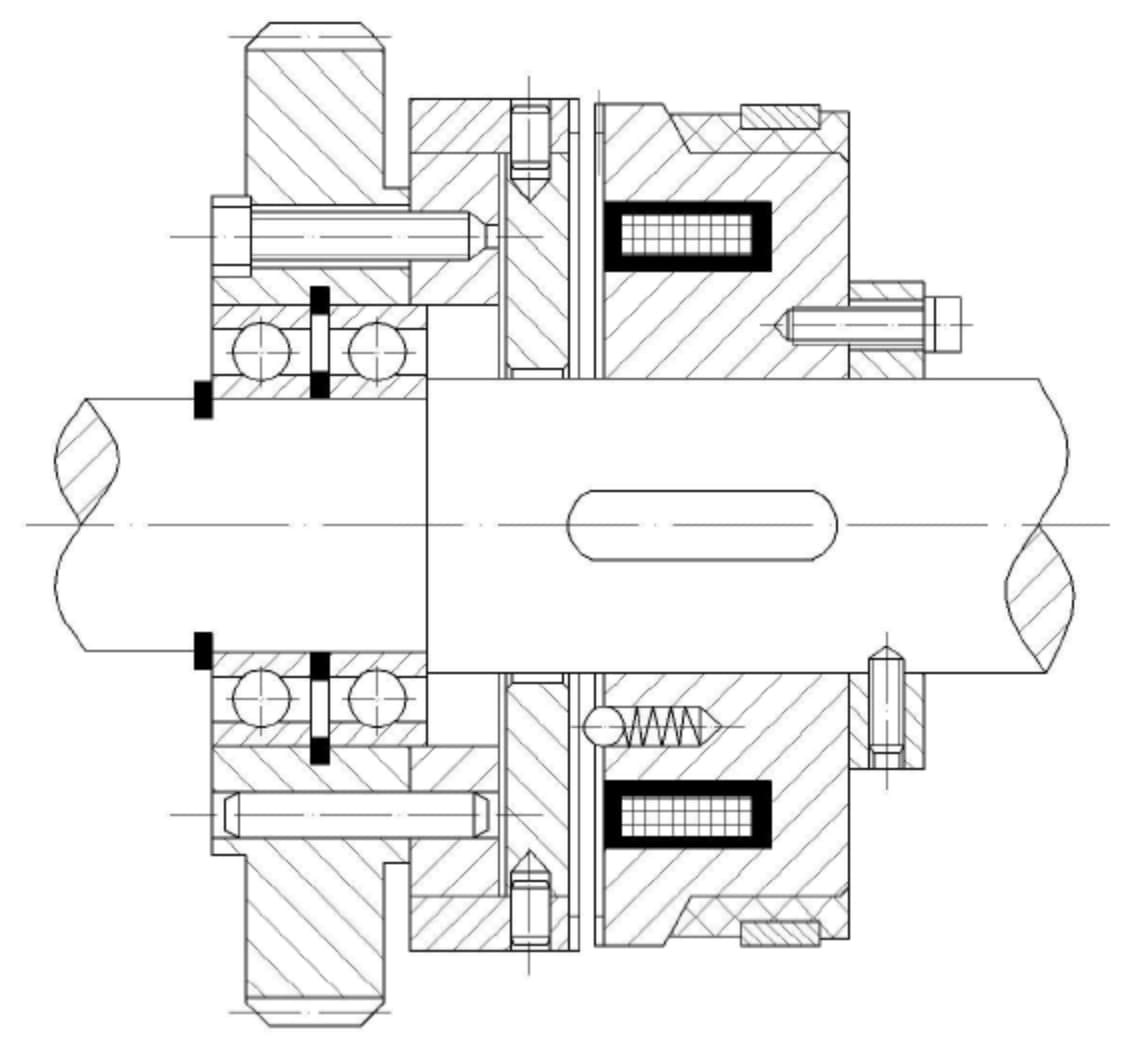

四、产品安装示意图
DLY0-16A牙嵌式电磁离合器安装步骤如下：
1、安装前检查摩擦片不应有油污及杂物；
2、安装时应轴向固定，如分轴安装应保持同轴度为9级； 3、摩擦片磨损后，应调整气隙δ。
方法是：松开调整母上的螺钉，转动调整母，在通电的状态下，使δ达到表中规定值，然后再拧紧螺钉。
五、使用环境
DLY0-16A牙嵌式电磁离合器适用于以下工作环境：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
