一、电磁换向阀分类
按其工作位置数和通路数的多少可分为二位三通、二位四通、三位四通等；
按其复位和定位形式可分为弹簧复位式、钢球定位式、无复位弹簧式；
按其阀体与电磁铁的连接形式可分为法兰连接和螺纹连接；
按其所配电磁铁的结构形式可分为干式和湿式，每一类又有交流、直流、本整等形式，而且所需电源电压又有好多种，因而在其结构上存在很多差别。
按照结构形式分又可分为座阀式换向阀、滑阀式换向阀、转阀式换向阀。
二、电磁换向阀工作原理
电磁换向阀，它是利用电磁铁通电吸合时产生的力来操纵滑阀阀芯移动的。由于它可以借助于按钮开关，行程开关，限位开关，压力继电器等发出的电信号进行控制，故操纵方便，自动化程度高，在换向阀中应用最为广泛。但由于受到电磁铁的尺寸和推力的限制，电磁换向阀允许通过的流量较小，其通径不大于10mm。
电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

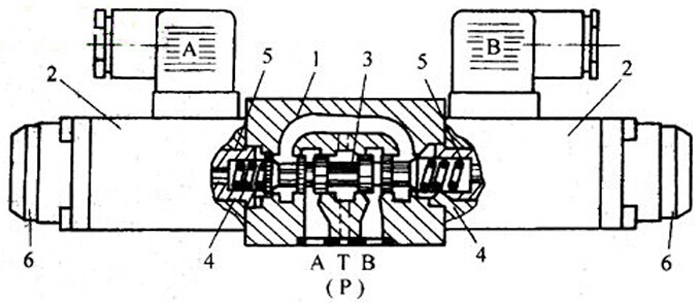

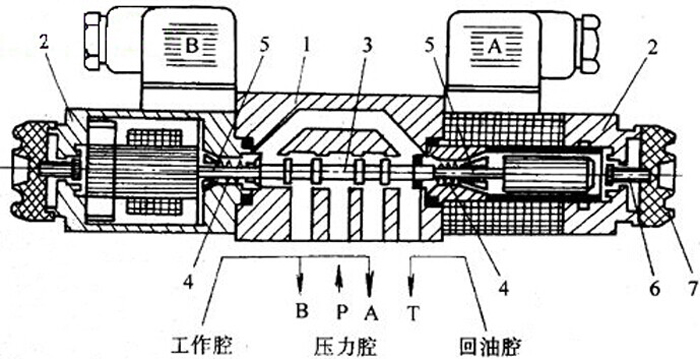

三、电磁换向阀的结构图

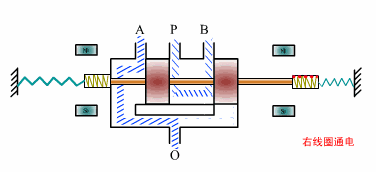

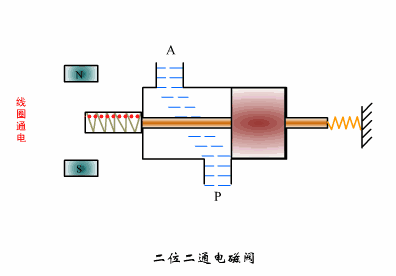

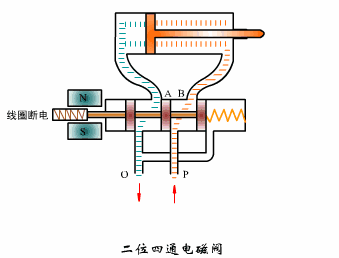

四、电磁换向阀的动图
五、电磁换向阀使用注意事项
1、电磁阀通电时，不可用手动按钮切换电磁阀；使用手动按钮操作后，应予回复正常位置。
2、电磁阀之线圈不可放错电压，避免电磁阀线圈损坏。
3、复动电磁阀瞬间通电之使用，通电时间最少为0、1秒以上。
4、电压供应要作稳压装置，定格电压以10%以内供给，要避免突波产生。
5、长时间通电使用时，请考虑散热之问题。
6、使用中间闭气型电磁阀时，要特别注意，电磁阀与气缸间是否有泄露现象，因而造成错误动作及移位情形。
电磁换向阀的工作原理、工作动图、内部结构图以及我们使用电磁换向阀应该了解的注意事项。无锡海万专业电磁换向阀生产厂家，提供多种型号，价格实惠，质保一年，欢迎来电咨询！
